Sala de Bombas

 15.08.2022 se midio aislacion de bobinas entre fase y carcaza y dio 12 Mohms

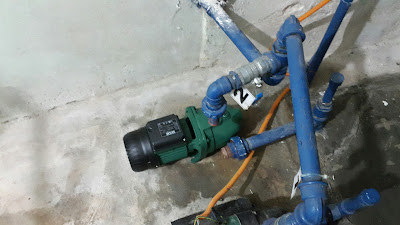

Contamos con dos bombas monofasicas cuyas caracteristicas son las siguientes :
Bomba DAB
Potencia 1 HP, 0,94 KW                           28.03.2017 se midio aislacion de bobinas entre fase y
Consumo 4.2 amps.                                 carcaza y dio 980 Mohms
Altura de columna max.36 mts
Bomba DAB nueva (2017)
Potencia 1 HP  1.13 KW
Altura de columna 25 a 48 mts.

Consumo 5.1 amps.

Circuito Mecanico y Electrico de las Bombas

http://www.taringa.net/posts/hazlo-tu-mismo/18738982/Circuito-automatizacion-bomba-tanque-cisterna.html

Importante :
La bomba no debe superar una
potencia de 1 KW, debe ademas
ser autocebante ,su columna
debe estar acorde a la altura del
Edificio y debe ser monofasica.
Los flotadores pueden ser de 12
o 24 volts

Este tablero se encuentra en la Sala de Bombas y se compone de una diferencial  y tres termomagneticas

Este tablero con dos termomagneticas alimenta la bomba sumergible, la linea que sube a la azotea y alimenta el amplificador de la TV cable y alimenta la luz de la antesala
